چگونه تریلرهای محور هیدرولیک KTG از حمل و نقل سنگین پشتیبانی می کنند؟

تریلر Heavy Duty چیست و چه زمانی به آن نیاز دارید؟

الف تریلر Heavy Duty یک سکوی حمل و نقل یدک‌کشی یا خودکششی است که برای حمل بارهایی بیش از ظرفیت تریلرهای باری تجاری استاندارد طراحی شده است، که معمولاً به عنوان محموله‌های بالای 40 تن تعریف می‌شوند، با پیکربندی‌های تخصصی که به ده‌ها هزار تن برای پروژه‌های سنگین حمل‌ونقل صنعتی می‌رسد. تریلرهای سنگین، توانمندساز اساسی ساخت و ساز زیرساخت در مقیاس بزرگ، اجرای پروژه های نفت و گاز، نصب نیروگاه، عملیات کشتی سازی، تعویض پل و جابجایی تجهیزات معدن در هر اقتصاد بزرگ صنعتی هستند.

سه دسته اساسی تریلرهای مورد استفاده در حمل‌ونقل سنگین عبارتند از: تریلرهای یدک‌کشی معمولی (که توسط یک محرک اصلی در نقاط اتصال ثابت کشیده می‌شوند)، تریلرهای پلت فرم هیدرولیک (با محورهای تعلیق هیدرولیک کنترل‌شده جداگانه که بار را بدون توجه به سطح جاده تراز می‌کنند) و حمل‌ونقل‌های مدولار خودکششی (SPMT) که می‌توانند یک پلتفرم مدولار مستقل را در نیروی خود به کار گیرند. تراکتور هر نوع ویژگی های بار، شرایط دسترسی به سایت و الزامات عملیاتی متفاوتی را ارائه می دهد، و انتخاب نادرست بین آنها منجر به حمل و نقل ناایمن یا صرف بیش از حد قابل توجهی در ظرفیت مورد نیاز برای کار می شود.

برای خریداران، مدیران پروژه و مهندسان لجستیک در خاورمیانه و در سطح جهان، درک پارامترهای عملکرد خاص تریلرهای خط محور هیدرولیک مانند سری KTG-3، KTG-4، KTG-5، و KTG-6 برای تعیین دقیق تجهیزات در قراردادهای حمل و نقل سنگین که در آن وزن بار، وزن بار و بارهای محوری قابل تعیین است، ضروری است. در زیرساخت های دولتی و خصوصی

سه نوع تریلر چیست: چارچوب طبقه بندی برای حمل و نقل سنگین

درک سه نوع تریلر در زمینه حمل و نقل سنگین و تخصصی، چارچوب ضروری را برای انتخاب تجهیزات فراهم می کند. طبقه‌بندی صنعت، تریلرها را عمدتاً با طراحی ساختاری، سیستم تعلیق و اینکه آیا برای پیشرانه به یک موتور اصلی خارجی نیاز دارند، متمایز می‌کند.

نوع 1: تریلرهای متعارف سنگین

طرح‌های تریلر سنگین متعارف شامل تریلرهای کم‌فرم (لوبوی)، تریلرهای پله‌فریم و تریلرهای قابل تمدید است که توسط یک واحد تراکتور سنگین در جلو یدک‌کش می‌شوند. این پلت فرم‌های حمل‌ونقل سنگین در سطح جهان به دلیل هزینه پایین‌تر نسبت به جایگزین‌های هیدرولیک و خودکششی، سازگاری با واحدهای تراکتور استاندارد و در دسترس بودن آن‌ها از یک پایگاه بزرگ تولیدی جهانی، پرمصرف‌ترین سکوهای حمل‌ونقل سنگین در سطح جهان هستند.

تریلرهای کم بستر معمولی در پیکربندی محوری از خطوط 2 تا 10 محور، با رتبه بندی بار از 50 تن تا بیش از 200 تن بسته به تعداد محورها، فاصله محورها و طراحی تیرهای ساختاری موجود هستند. حداکثر بار محور قانونی در اکثر کشورها از 8 تا 13 تن در هر محور برای تریلرهای استاندارد متغیر است، به این معنی که یک تریلر 4 محوره پایین بستر با 4 تن در هر بار عرشه محور، وزن را در 8 نقطه محور توزیع می کند و بسته به مقررات ملی می تواند مجموع بار حدود 32 تا 52 تن را به دست آورد. برای بارهای سنگین تر، خطوط محور اضافی اضافه می شود تا تعداد نقاط تماس محور افزایش یابد و بار در هر محور به سطوح مجاز قانونی کاهش یابد.

نوع 2: تریلرهای پلت فرم هیدرولیک با محورهای کنترل شده به صورت جداگانه

تریلرهای پلت فرم هیدرولیک، که به عنوان تریلرهای خط محور هیدرولیک یا پلت فرم های نوع SPMT نیز شناخته می شوند، در صورت مجهز بودن به فرمان اما نه نیروی محرکه، از سیلندرهای تعلیق هیدرولیکی جداگانه در هر موقعیت محور استفاده می کنند. سیستم تعلیق هیدرولیک دو عملکرد حیاتی را به طور همزمان انجام می دهد: به طور فعال سکوی بار را بدون توجه به بی نظمی های سطح جاده تراز می کند و به اپراتور اجازه می دهد تا کل عرشه را پایین بیاورد تا بارگیری و تخلیه بدون تجهیزات بالابر خارجی را تسهیل کند.

تریلرهای خط محور هیدرولیک سری KTG (KTG-3، KTG-4، KTG-5، KTG-6) یک خط تولید هدفمند را در این دسته ارائه می دهد، که 3 تا 6 خط محور را در قالب استاندارد مدولار ارائه می دهد که به چندین واحد در کنار هم یا پشت سر هم برای رسیدن به تعداد پلت فرم مورد نیاز برای دستیابی به پلت فرم مورد نیاز، اجازه می دهد تا با هم جفت شوند. این مدولار بودن مزیت تجاری تعیین کننده تریلرهای پلت فرم هیدرولیک نسبت به بسترهای پایین معمولی با پیکربندی ثابت برای قراردادهای حمل و نقل صنعتی سنگین است که در آن بارها به طور قابل توجهی بین حرکت ها متفاوت است.

نوع 3: حمل و نقل مدولار خودکششی (SPMT)

حمل و نقل مدولار خودکششی پیشرفته ترین و انعطاف پذیرترین دسته از نظر فنی در حمل و نقل سنگین است. یک حمل‌ونقل مدولار خودکششی SPMT یک عرشه هیدرولیک، فرمان تک محور، و یک واحد قدرت درونی (اعم از دیزلی یا الکتریکی) را در یک پلت فرم مدولار ادغام می‌کند که می‌تواند در هر جهت حرکت کند، در محل بچرخد، و از زمین‌هایی عبور کند که برای ترکیب تراکتور و تریلر غیرقابل دسترس است. نام تریلر مدولار خودکششی بر توانایی تریلر برای کار بدون موتور اصلی خارجی تاکید می کند، که در کاربردهایی مانند انتقال اسکله خشک کارخانه کشتی سازی، چرخش کارخانه های صنعتی، و نصب پل هایی که دسترسی به جاده برای یک واحد تراکتور غیرممکن است، حیاتی است.

الف modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

انتقال دهنده مدولار خودکششی: فناوری SPMT چگونه کار می کند

حمل و نقل مدولار خودکششی چهار سیستم مهندسی را در یک واحد یکپارچه ترکیب می کند: قاب عرشه ساختاری، سیستم تعلیق و فرمان هیدرولیک، سیستم قدرت و درایو، و سیستم کنترل و هماهنگ سازی الکترونیکی. هر سیستم باید به درستی و هماهنگ با تمام سیستم های دیگر عمل کند تا SPMT تحت بارهای شدیدی که برای حمل آن طراحی شده است، ایمن عمل کند.

عرشه سازه و معماری مدولار

یک عرشه حمل و نقل مدولار خودکششی spmt از فولاد با مقاومت بالا در ساختار شبکه ای ساخته شده است که بار را در تمام موقعیت های محور به طور همزمان توزیع می کند. طراحی مدولار به واحدهای SPMT منفرد با عرض استاندارد (معمولاً 2.43 متر در هر ماژول) اجازه می دهد تا در کنار یکدیگر برای ایجاد سکوهای 2.43 متری، 4.86 متر، 7.29 متر یا عرض بیشتر، و از سر به انتها برای ایجاد سکوهایی با هر طول عملی متصل شوند. یک ماژول SPMT منفرد معمولاً 4 تا 8 خط محور را در جهت حرکت فراهم می کند و ماژول ها برای مطابقت با ردپای و وزن بار خاص ترکیب می شوند.

فولاد ساختاری مورد استفاده در ساخت تریلر مدولار خودکششی معمولاً فولادی با عملکرد بالا با حداقل استحکام تسلیم 690 مگاپاسکال (100000 psi) است که نسبت استحکام به وزن لازم برای حمل حداکثر بار را فراهم می‌کند و در عین حال ارتفاع عرشه را تا حد امکان پایین نگه می‌دارد تا ارتفاع ترکیبی عرشه به‌علاوه محموله برای محدودیت‌های محدود و روی پل به حداقل برسد.

سیستم تعلیق و فرمان هیدرولیک

هر موقعیت محور در یک حمل‌ونقل مدولار خودکششی SPMT مجهز به یک سیلندر هیدرولیک مستقل است که عرشه را بالای محور معلق می‌کند. سیستم هیدرولیک تمام سیلندرها را به یک منیفولد مشترک با سوپاپ های کنترل مجزا متصل می کند و این امکان را به شما می دهد:

• الفctive deck leveling: الفs the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• تنظیم ارتفاع: عرشه را می توان برای انتقال بار تا سطح زمین پایین آورد و در طول حمل و نقل تا ارتفاع سفر بالا برد. محدوده سفر عمودی بسته به مدل SPMT معمولاً 300 تا 600 میلی متر است.
• فرمان 360 درجه محور: هر محور را می توان به طور مستقل هدایت کرد و SPMT را قادر می سازد در هر جهت حرکت کند، در یک شعاع حداقلی بچرخد و فرمان خرچنگ (سفر به طرف) را بدون چرخاندن عرشه اجرا کند. این قابلیتی است که SPMT را به طور منحصر به فردی برای مکان های صنعتی محدود مناسب می کند.

سیستم قدرت و درایو

واحد قدرت یک حمل‌کننده مدولار خودکششی SPMT معمولاً یک موتور دیزلی (یا در مدل‌های محرک الکتریکی جدیدتر، یک باتری یا منبع انرژی پیل سوختی) است که پمپ‌های هیدرولیک را هدایت می‌کند که هم سیلندرهای تعلیق و هم موتورهای چرخ‌محرک را تأمین می‌کنند. موتورهای محرک در هر موقعیت چرخ محور، نیروی محرکه و ترمز را فراهم می کنند، با سیستم کنترل الکترونیکی که توزیع گشتاور را در تمام چرخ های محرک مدیریت می کند تا از لغزش چرخ ها تحت بارهای شدید درگیر جلوگیری کند.

حمل و نقل های مدولار خودکششی مدرن SPMT به سرعت سفر 1 تا 8 کیلومتر در ساعت بسته به وزن بار، زمین و هندسه مسیر دست می یابند که ممکن است در شرایط مطلق کند به نظر برسد اما با توجه به مقیاس و ارزش بارهای حمل شده مناسب است. یک ماژول سکوی دریایی 5000 تنی که با سرعت 3 کیلومتر در ساعت حرکت می کند، انرژی جنبشی معادل یک قطار باری با بار کامل را با سرعت خط حمل می کند، و سرعت های پایین کنترل شده حمل و نقل SPMT یک پارامتر طراحی حیاتی ایمنی به جای محدودیت عملکرد است.

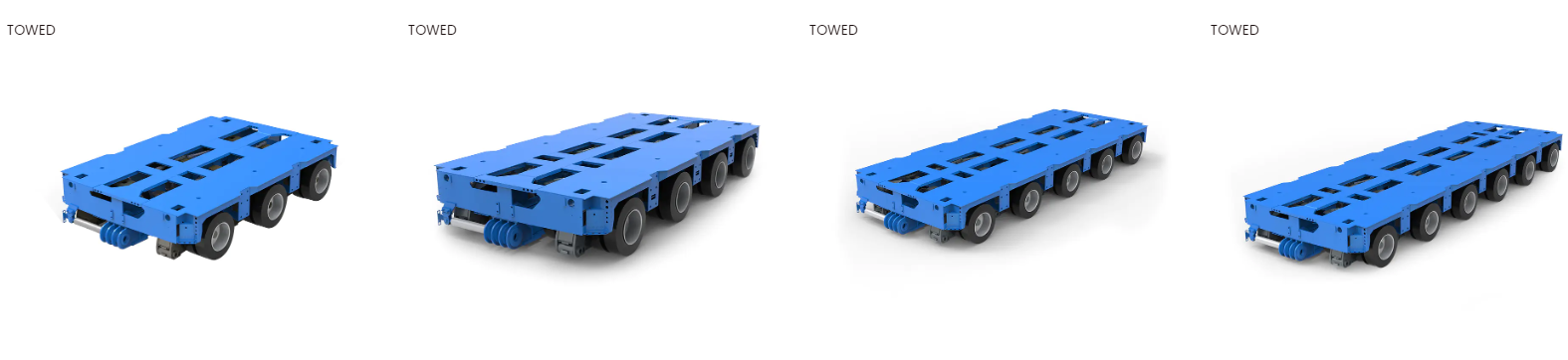

تریلرهای خط محور هیدرولیک KTG: راهنمای کامل مشخصات

تریلرهای خط محور هیدرولیک سری KTG نشان دهنده یک خانواده محصول است که برای بخش حمل و نقل صنعتی سنگین طراحی شده است، با چهار پیکربندی استاندارد مربوط به خطوط 3، 4، 5 و 6 محور در هر واحد تریلر. هر پیکربندی KTG ظرفیت بار، طول عرشه و مشخصات توزیع بار محوری متفاوتی را ارائه می‌کند که این سری را برای طیف گسترده‌ای از سناریوهای حمل و نقل سنگین از ترانسفورماتورهای بزرگ و مخازن تحت فشار گرفته تا ماژول‌های تجهیزات دریایی و ماشین‌آلات بندری قابل استفاده می‌کند.

تریلر خطی محور هیدرولیک KTG-3 با 3 محور: مشخصات و کاربردها

را تریلر خطی محور هیدرولیک KTG-3 با 3 محور فشرده ترین پیکربندی در سری KTG است که پلت فرمی مناسب برای بارهایی فراهم می کند که در ردپای 3 محوره قرار می گیرند و به تعلیق هیدرولیک برای محافظت از محموله یا قابلیت تسطیح عرشه نیاز دارند که تریلرهای معمولی نمی توانند ارائه کنند.

• الفxle configuration: 3 خط محور هیدرولیک، با 2 یا 4 چرخ در هر خط محور بسته به پیکربندی، 6 تا 12 نقطه تماس چرخ را در مجموع فراهم می کند.
• ظرفیت بار: بسته به مشخصات لاستیک و شرایط سطح جاده، معمولاً 60 تا 90 تن کل محموله پلت فرم است.
• ابعاد عرشه: عرض عرشه استاندارد 2.43 تا 3.0 متر، طول عرشه مطابق با طول ماژول 3 محور.
• سفر سیستم تعلیق هیدرولیک: محدوده تنظیم عمودی 300 تا 500 میلی متر برای بهینه سازی ارتفاع بارگیری و حمل و نقل.
• بهترین برنامه ها: ترانسفورماتورها، مخازن تحت فشار کوچک، ماشین آلات صنعتی، مجموعه ژنراتورها و حمل و نقل تجهیزات نظامی که بارها در محدوده ظرفیت 3 محور قرار دارند.

تریلر خطی محورهای هیدرولیک KTG-4 با 4 محور: مشخصات و کاربردها

را تریلر خطی محور هیدرولیک KTG-4 با 4 محور یک خط محور را به پلت فرم KTG-3 اضافه می کند، به طور متناسب ظرفیت بار را افزایش می دهد و بار را در یک منطقه تماس طولانی تر توزیع می کند، که بارگذاری نقطه ای را در سطوح حساس جاده و سازه های پل کاهش می دهد.

• الفxle configuration: 4 خط محور هیدرولیک، 8 تا 16 نقطه تماس چرخ را فراهم می کند.
• ظرفیت بار: معمولاً 80 تا 120 تن بار کل پلت فرم برای پیکربندی استاندارد حمل و نقل جاده ای.
• الفxle load per line: الفpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• بهترین برنامه ها: ترانسفورماتورهای توان متوسط (50 تا 100 تن)، کشتی های پتروشیمی، تجهیزات ساختمانی (بیل مکانیکی بزرگ، جرثقیل های بدون بوم)، و ماشین آلات حمل و نقل بندری.
• قابلیت کوپلینگ: را KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

تریلر خطی محورهای هیدرولیک KTG-5 با 5 محور: مشخصات و کاربردها

را تریلر خطی محور هیدرولیک KTG-5 با 5 محور ظرفیت میان برد را در سری KTG فراهم می کند و افزایش قابل توجهی را در پیکربندی 4 محوره ارائه می دهد و در عین حال در محدوده محدودیت های عملیاتی بیشتر بررسی های مسیرهای حمل و نقل سنگین برای پروژه های زیرساختی و انرژی در خاورمیانه و در سطح جهانی باقی می ماند.

• الفxle configuration: 5 خط محور هیدرولیک، 10 تا 20 نقطه تماس چرخ را فراهم می کند.
• ظرفیت بار: به طور معمول 100 تا 160 تن کل محموله پلت فرم.
• وزن کل وسیله نقلیه: وزن ناخالص ناخالص ترکیبی وسیله نقلیه (GCVW) به 180 تا 250 تن می رسد که به مجوزهای حمل و نقل ویژه و اغلب تقویت مسیر یا اسکورت در اکثر حوزه های قضایی نیاز دارد.
• دقت تسطیح عرشه: کنترل هیدرولیک سطح عرشه را در مثبت یا منفی 0.5 درجه در تمام موقعیت های 5 محور حفظ می کند و از محموله های حساس مانند ترانسفورماتورها و تجهیزات صنعتی دقیق در برابر آسیب های ساختاری یا الکتریکی ناشی از شیب محافظت می کند.
• بهترین برنامه ها: ترانسفورماتورهای قدرت بزرگ (100 تا 150 تن)، کشتی های راکتور سنگین، تیرهای پل، اجزای ماژول دریایی، و جابجایی تجهیزات معدن.

تریلر خطی محورهای هیدرولیک KTG-6 با 6 محور: مشخصات و کاربردها

را تریلر خطی محور هیدرولیک KTG-6 با 6 محور سنگین ترین پیکربندی تک واحدی در سری KTG است که حداکثر تعداد محورها و بار محموله را در یک ماژول با فرمت استاندارد ارائه می دهد. پیکربندی 6 محوره برای سنگین ترین بارهای تک بالابر در محدوده 150 تا 200 تن مناسب است که باید در زیرساخت جاده ها بدون نیاز به قابلیت های کامل حمل و نقل مدولار خودکششی SPMT حمل شوند.

• الفxle configuration: 6 خط محور هیدرولیک، 12 تا 24 نقطه تماس چرخ را بسته به پیکربندی تایر دوقلو یا فوق تک تایر فراهم می کند.
• ظرفیت بار: معمولاً 150 تا 250 تن کل محموله پلت فرم برای پیکربندی استاندارد.
• الفxle load management: را 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• کوپلینگ چند واحدی: چندین واحد KTG-6 را می توان پشت سر هم برای ایجاد سکوهای گسترده برای بارهای بسیار طولانی مانند تیرهای پل، برج های توربین بادی و طول بخش های خط لوله بیش از 50 متر جفت کرد.
• بهترین برنامه ها: ترانسفورماتورها و راکتورهای بسیار بزرگ بالای 150 تن، ماژول های صنعتی سنگین، اجزای کارخانه نفت و گاز، لجستیک دریایی در محیط های بندری، و عناصر زیرساختی عمرانی بزرگ.

جدول مقایسه سری KTG

حمل و نقل سنگین خاورمیانه: الزامات بازار و شرایط عملیاتی

را حمل و نقل سنگین خاورمیانه بازار دارای ویژگی های منحصر به فردی است که بر اساس مقیاس برنامه های توسعه انرژی، پتروشیمی و زیرساخت های منطقه هدایت می شود. عربستان سعودی، امارات متحده عربی، قطر، کویت، عمان و بحرین در مجموع یکی از بالاترین تمرکز تقاضای سرانه حمل‌ونقل سنگین را در بین هر منطقه در سطح جهان نشان می‌دهند که ناشی از ساخت و ساز کلان پروژه‌های مداوم در سراسر توسعه پالایشگاه، توسعه تاسیسات LNG، ارتقاء تولید برق و برنامه‌های زیرساخت شهری در مقیاس استثنایی است.

عواملی که الزامات حمل و نقل سنگین خاورمیانه را تعیین می کند

• دمای شدید محیط: الفmbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• حفاظت از نفوذ شن و غبار: ذرات ماسه باد در محیط‌های صحرای خلیج بسیار ریز و ساینده هستند و یاتاقان‌های آب‌بندی نشده، اتصالات هیدرولیکی و سیستم‌های الکتریکی را با نرخ‌هایی که در عملیات آب و هوای معتدل با آن مواجه نمی‌شوند، نفوذ می‌کنند. مشخصات حمل‌ونقل سنگین خاورمیانه باید شامل محفظه‌های الکتریکی با درجه IP65 یا بالاتر، اتصالات هیدرولیک مهر و موم شده و یاتاقان‌های بدون نیاز به تعمیر و نگهداری در تمام نقاط محوری محور باشد. ترتیبات یاتاقان معمولی محافظت نشده مستلزم فواصل تعویض مکرر است که در محیط‌های پر گرد و غبار خلیج فارس به‌جای سال‌ها اندازه‌گیری می‌شود.
• تغییرات کیفیت جاده: مسیرهای حمل‌ونقل سنگین خاورمیانه از بزرگراه‌های چند بانده ممتاز با کیفیت عالی روسازی تا جاده‌های دسترسی صنعتی آسفالت‌نشده، پایه‌های سخت ترمینال بندر، و بخش‌های مسیرهای بیابانی که محل‌های ساخت و ساز را به نزدیک‌ترین جاده عمومی متصل می‌کنند، را شامل می‌شود. سیستم تعلیق هیدرولیک تریلرهای سری KTG و پلت فرم های SPMT به ویژه در این محیط عملیاتی ارزشمند است زیرا به طور فعال بی نظمی های سطحی را جبران می کند که باعث ایجاد بارهای دینامیکی خطرناک در تریلرهای تعلیق ثابت معمولی می شود.
• تقاضای بزرگ حمل و نقل تک بالابر: را Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• لجستیک بندر به سایت: بسیاری از محموله‌های سنگینی که به خاورمیانه می‌رسند از طریق بنادر اصلی از جمله جبل علی (امارات متحده عربی)، بندر ملک عبدالعزیز در دمام (عربستان سعودی)، بندر صحار (عمان) و بندر حمد (قطر) می‌آیند. زنجیره لجستیک حمل و نقل سنگین از تخلیه بندر تا محل پروژه اغلب شامل عملیات SPMT در محیط بندر (جایی که دسترسی جاده محدود است) و حمل و نقل جاده ای معمولی با تریلرهای پلت فرم KTG برای بخش جاده ای سفر را شامل می شود.

نیمه تریلر خاورمیانه: ستون فقرات حمل و نقل تجاری استاندارد

را Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

را Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. این آستانه مرز تجاری بین عملیات استاندارد نیمه تریلر خاورمیانه و عملیات حمل و نقل سنگین است که نیاز به تجهیزات تخصصی KTG یا SPMT و تجزیه و تحلیل مهندسی مربوطه، بررسی مسیرها، و برنامه های مجوز دارد.

تریلر هیدرولیک SPMT در مقابل KTG: انتخاب تجهیزات مناسب برای پروژه شما

را decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

زمان انتخاب یک انتقال دهنده مدولار خودکششی SPMT

• دسترسی محدود به سایت که در آن ترکیب تراکتور و تریلر نمی تواند مانور دهد: واحدهای SPMT می‌توانند خرچنگ را هدایت کنند، بارها را در جای خود بچرخانند و از فضاهایی عبور کنند که ترکیب‌های متداول تریلر-پرایم محرک نمی‌توانند آن‌ها را هدایت کنند. بارگیری اسکله خشک کارخانه کشتی سازی، قرارگیری ماژول ها در کناره های ساحلی و قرار دادن تجهیزات در تاسیسات صنعتی فعال عملیاتی، معمولاً به قابلیت SPMT نیاز دارند.
• بارهای بالای 500 تن تک بالابر: در حالی که تریلرهای KTG که در پیکربندی‌های بزرگ کوپل شده‌اند، از نظر تئوری می‌توانند بارهای ناخالص بسیار بالایی را تحمل کنند، مدیریت عملیاتی آرایش‌های چند واحدی بسیار بزرگ KTG با یک محرک اصلی عملاً بیش از حدود 500 تن پیچیده می‌شود. بالاتر از این وزن، سکوهای SPMT با پیشرانه یکپارچه در هر موقعیت ماژول، مدیریت بار قابل کنترل تر و قابلیت موقعیت یابی دقیق تری را ارائه می دهند.
• انتقال بین سازه های شناور و ثابت (بار ورودی/خروجی): را self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

چه زمانی یک تریلر خط محور هیدرولیک KTG را انتخاب کنید

• حمل و نقل جاده ای در مسافت های بالای 5 کیلومتر: حمل‌ونقل‌های مدولار خودکششی SPMT با سرعت 1 تا 8 کیلومتر در ساعت حرکت می‌کنند و برای جابجایی‌های جاده‌ای در مسافت طولانی مناسب نیستند. تریلرهای خط محور هیدرولیک KTG که توسط یک موتور اصلی کشیده می‌شوند می‌توانند با سرعت جاده مناسب برای شرایط مجوز حرکت کنند، معمولاً 15 تا 40 کیلومتر در ساعت برای جابجایی‌های سنگین، انتخاب صحیحی برای حمل و نقل بین بنادر، پایانه‌های ریلی و مکان‌های پروژه در فواصل جاده‌ای معنی‌دار هستند.
• بارهای 60 تا 250 تنی که نیاز به حمل و نقل جاده ای دارند: را KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• پروژه هایی با فرکانس حمل و نقل بالا و وزن متوسط تک حرکتی: برای حمل و نقل مکرر تجهیزات صنعتی 80 تا 150 تن در هر جابجایی (مانند جابجایی منظم کارخانه، جابجایی تجهیزات معدن، یا تعویض مکرر ترانسفورماتور قدرت)، یک تریلر KTG-4 یا KTG-5 مقرون به صرفه ترین راه حل را ارائه می دهد، زیرا هزینه عملیاتی روزانه کمتر آن نسبت به اجاره SPMT، جابجایی های چندگانه را به نحو مطلوب تری مستهلک می کند.

SPMT در مقابل KTG: مقایسه معیارهای تصمیم گیری

بررسی مسیر، مجوزها، و مهندسی سازه برای حمل و نقل تریلر سنگین

هر حرکت باربری سنگین که شامل یک تریلر Heavy Duty بالاتر از حد مجاز وزن ناخالص خودرو به یک فرآیند مهندسی پیش از حمل و نقل ساختاریافته نیاز دارد که بررسی مسیر، درخواست‌های مجوز و در برخی موارد، تقویت موقت پل‌ها، پل‌ها و سطوح جاده را در طول مسیر پیشنهادی پوشش می‌دهد. این فرآیند هزینه های اداری نیست، بلکه یک الزام مدیریت ایمنی و مسئولیت واقعی است: یک پل بیش از حد بارگذاری شده که زیر بار 200 تنی خراب می شود، عواقبی را به همراه دارد که هیچ بیمه نامه حمل و نقلی به طور کامل پوشش نمی دهد.

الزامات بررسی مسیر برای حمل و نقل KTG و SPMT

بررسی مسیر برای حمل و نقل سنگین با استفاده از تجهیزات KTG یا SPMT باید مستند و ارزیابی کند:

• ظرفیت پل: هر پل در مسیر پیشنهادی باید از نظر سازگاری با وزن ترکیبی ناخالص خودرو و پیکربندی بار محوری ارزیابی شود. نقشه های طراحی اصلی، گزارش های بازرسی وضعیت فعلی سازه و تاریخچه بارگیری ترافیک ورودی های مورد نیاز هستند. برای مسیرهای خاورمیانه، بسیاری از پل‌ها در اصل بر اساس استانداردهای بارگیری بزرگراه‌های اروپایی یا آمریکایی از دهه‌های 1970 و 1980 طراحی شده‌اند و ظرفیت واقعی باقی‌مانده آن‌ها تحت پیکربندی‌های خاص خودروهای حمل‌ونقل سنگین نیاز به تحلیل مهندسی ساختاری مستقل دارد.
• ترخیص سربار: الفll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• عرض جاده و شعاع گردش: را swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• وضعیت روسازی و ظرفیت باربری: سطوح جاده نرم یا آسیب دیده ممکن است به مسیرهای دویدن ورق فولادی موقت، بهبود زمین یا انحراف مسیر برای جلوگیری از آسیب دائمی روسازی و جلوگیری از از دست دادن پایداری خودرو در زمین نرم نیاز داشته باشند. این امر به ویژه برای جاده های دسترسی به سایت خاورمیانه از طریق زمین های بیابانی درجه بندی شده اخیر مرتبط است.

سوالات متداول

1. تریلر سنگین چیست و چه تفاوتی با یک تریلر تجاری استاندارد دارد؟

تریلر سنگین یک سکوی حمل و نقل است که به طور خاص برای بارهای بیش از ظرفیت بار تریلرهای باری تجاری استاندارد، معمولاً بالای 40 تن بار، با سیستم های ساختاری، تعلیق و فرمان تخصصی برای حمل و نقل ایمن محموله های بزرگ، اضافه وزن یا حساس به ساختار مهندسی شده است. تریلرهای تجاری استاندارد (تخت تخت، پرده، واحدهای یخچالی) برای بارهای حداکثر 24 تا 28 تن در بیشتر بازارها طراحی شده اند، از فنر معمولی یا سیستم تعلیق بادی استفاده می کنند و به واحدهای تراکتور چرخ پنجم استاندارد متصل می شوند. تریلرهای سنگین از سازه های فولادی با استحکام بالاتر، تعلیق هیدرولیک، تنظیمات چند محوره برای توزیع بار استفاده می کنند و اغلب برای هر حرکت حمل و نقل بالاتر از حد مجاز وزن، مجوزهای ویژه ای نیاز دارند.

2. سه نوع تریلر مورد استفاده در حمل و نقل سنگین کدامند؟

را three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. حمل و نقل مدولار خودکششی چگونه کار می کند؟

یک حمل‌ونقل مدولار خودکششی spmt با یکپارچه‌سازی سیلندرهای تعلیق هیدرولیکی کنترل‌شده مستقل در هر موقعیت محور (که سطح عرشه و بار را به طور یکنواخت بدون توجه به زمین منتقل می‌کند)، موتورهای هیدرولیک متحرک تکی که نیروی محرکه و ترمز را فراهم می‌کنند، 360 درجه محور در هر جهت، سیستم همگام‌سازی محور الکترونیکی را در هر حرکتی تنظیم می‌کند. تمام عملکردهای هیدرولیک و درایو را در چندین ماژول کوپل شده هماهنگ می کند. نتیجه یک پلت فرم است که می تواند بارهای بسیار سنگین را با دقت موقعیت یابی میلی متری حمل کند و در عین حال از محموله های حساس در برابر کج شدن یا بارگیری ضربه ای در طول حرکت حمل و نقل محافظت کند.

4. چه چیزی عملیات حمل و نقل سنگین خاورمیانه را با حمل و نقل سنگین اروپا یا آمریکای شمالی متفاوت می کند؟

عملیات حمل و نقل سنگین خاورمیانه با حمل و نقل سنگین در آب و هوای معتدل در درجه اول در شرایط دمایی شدید محیط (تا 50 درجه سانتیگراد محیط، نیاز به روغن هیدرولیک با دمای بالا و سیستم های خنک کننده بزرگ)، الزامات حفاظت از نفوذ شن و گرد و غبار (IP65 یا بالاتر برای تمام قطعات الکتریکی و هیدرولیکی خودرو با وزن استثنایی خودرو) متفاوت است. خط لوله پروژه بخش، و ترکیب مکرر عملیات SPMT مبتنی بر بندر و حمل و نقل تریلر KTG مبتنی بر جاده در یک زنجیره لجستیک پروژه واحد. تجهیزاتی که به طور خاص برای شرایط خلیج پیکربندی نشده اند، در شرایط اوج تابستان خاورمیانه با خرابی های زودرس در سیستم های هیدرولیک، الکتریکی و مکانیکی مواجه خواهند شد.

5. حداکثر بار تریلر خطی محور هیدرولیک KTG-6 چقدر است؟

را KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. آیا برای راه اندازی تریلر خط محور هیدرولیک KTG به مجوز خاصی نیاز دارم؟

بله، تقریباً در تمام حوزه های قضایی در سراسر جهان، هر ترکیب وسیله نقلیه ای که بیش از حداکثر وزن ناخالص قانونی استاندارد باشد (معمولاً 40 تا 65 تن بسته به کشور) قبل از حرکت در جاده های عمومی به مجوز حمل و نقل ویژه نیاز دارد. برای تریلرهای KTG در هر پیکربندی محوری بالاتر از KTG-3 که بارهای قابل توجهی را حمل می کنند، در اکثر بازارها مجوز لازم است. فرآیند مجوز معمولاً مستلزم ارائه مشخصات وسیله نقلیه، اسناد بررسی مسیر، گزارش‌های ارزیابی پل، و برنامه پیشنهادی حمل و نقل با تأیید بزرگراه و مرجع حمل‌ونقل مربوطه قبل از شروع حرکت است. در حوزه های قضایی خاورمیانه، مجوزها توسط وزارت حمل و نقل در هر کشور مربوطه صادر می شود.

7. آیا می توان از تریلر هیدرولیک KTG به جای SPMT برای همه کارهای باربری سنگین استفاده کرد؟

خیر، تریلرهای خط محور هیدرولیک KTG نمی توانند جانشین حمل و نقل مدولار خودکششی SPMT برای همه کاربردهای حمل و نقل سنگین شوند. محدودیت‌های اولیه تریلرهای KTG در مقایسه با SPMT، نیاز آن‌ها به یک موتور اصلی خارجی برای نیروی محرکه (که دسترسی در مکان‌های محدود را محدود می‌کند)، پوشش معمولی فرمان تریلر (که از فرمان خرچنگ و چرخش در محل جلوگیری می‌کند) و حداکثر بار عملی کمتر آن‌ها برای حرکت‌های تک بالابر بالاتر از 50 تن است. SPMT به طور خاص برای عملیات بارگیری و بارگیری در بنادر، موقعیت‌یابی مکان‌های صنعتی محدود و هر برنامه کاربردی که در آن سکوی حمل‌ونقل باید در جهت‌ها یا از طریق فاصله‌های غیرممکن برای ترکیب تراکتور و تریلر مانور دهد، مورد نیاز است.

8. تفاوت بین یک حمل و نقل مدولار خودکششی و یک تریلر مدولار خودکششی چیست؟

را terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. چگونه KTG-5 با KTG-6 برای حمل ترانسفورماتور در خاورمیانه مقایسه می شود؟

برای حمل و نقل ترانسفورماتور قدرت در خاورمیانه، انتخاب بین تریلر خطی محور هیدرولیک KTG-5 با 5 محور و تریلر خط هیدرولیک محور هیدرولیک KTG-6 با 6 محور به وزن ترانسفورماتور و محدودیت های بار محور قابل اعمال برای مسیر حمل و نقل خاص بستگی دارد. ترانسفورماتورهای 100 تا 150 تنی معمولاً دارای قابلیت KTG-5 هستند، در حالی که ترانسفورماتورهای بالای 150 تن به ظرفیت KTG-6 یا پیکربندی های جفت پشت سر هم نیاز دارند. برای متداول‌ترین وزن‌های ترانسفورماتور شبکه بزرگ در پروژه‌های زیرساخت انرژی خاورمیانه، که از 100 تا 250 تن متغیر است، KTG-5 واحدهای سبک‌تر را پوشش می‌دهد و KTG-6 سنگین‌ترین واحدها را کنترل می‌کند، که هر دو بخش ضروری یک ناوگان کامل حمل‌ونقل سنگین خاورمیانه برای لجستیک بخش انرژی است.

10. چه فولاد سازه ای در تریلرهای سنگین استفاده می شود و چرا اهمیت دارد؟

تریلرهای سنگین شامل سری KTG و پلت فرم های SPMT از فولاد ساختاری با مقاومت بالا با حداقل مقاومت تسلیم معمولاً از 460 مگاپاسکال تا 690 مگاپاسکال (در مقایسه با 235 مگاپاسکال تا 355 مگاپاسکال برای فولاد ساختاری استاندارد در تریلرهای معمولی) استفاده می کنند. این فولاد با استحکام بالا ساختار تریلر را قادر می‌سازد تا بارهای شدید را در ضخامت عرشه و وزن کلی حمل کند که وزن خالص تریلر را تا حد امکان پایین نگه می‌دارد، و محموله خالص تریلر را در هر حد وزن ناخالص خودرو به حداکثر می‌رساند. برای عملیات خاورمیانه، مشخصات فولاد باید دمای سرویس بالا را نیز در نظر بگیرد، جایی که فولاد ساختاری استاندارد ممکن است کاهش جزئی در استحکام تسلیم در دماهای پایدار بالای 100 درجه سانتیگراد را تجربه کند که می‌تواند در محیط‌های بیابانی با محیط بالا رخ دهد، زمانی که عرشه فولادی در معرض تابش مستقیم خورشیدی بدون محموله یا سایه بالای آن قرار می‌گیرد.
